随着市场的需求不断扩大，很多人对三聚氰胺浸渍纸的熟知渐渐热起来，但很多人都存在一些疑问，我们这个可不可以自贴，能不能冷贴，在这里跟大家具体说明一下，我们的三胺纸是需要专业设备，在特定条件下进行压贴的，这样既保证了它的美观性，也让其优点一一显露。接下来星朗小编来为您具体了解一下热压工艺的三要素。

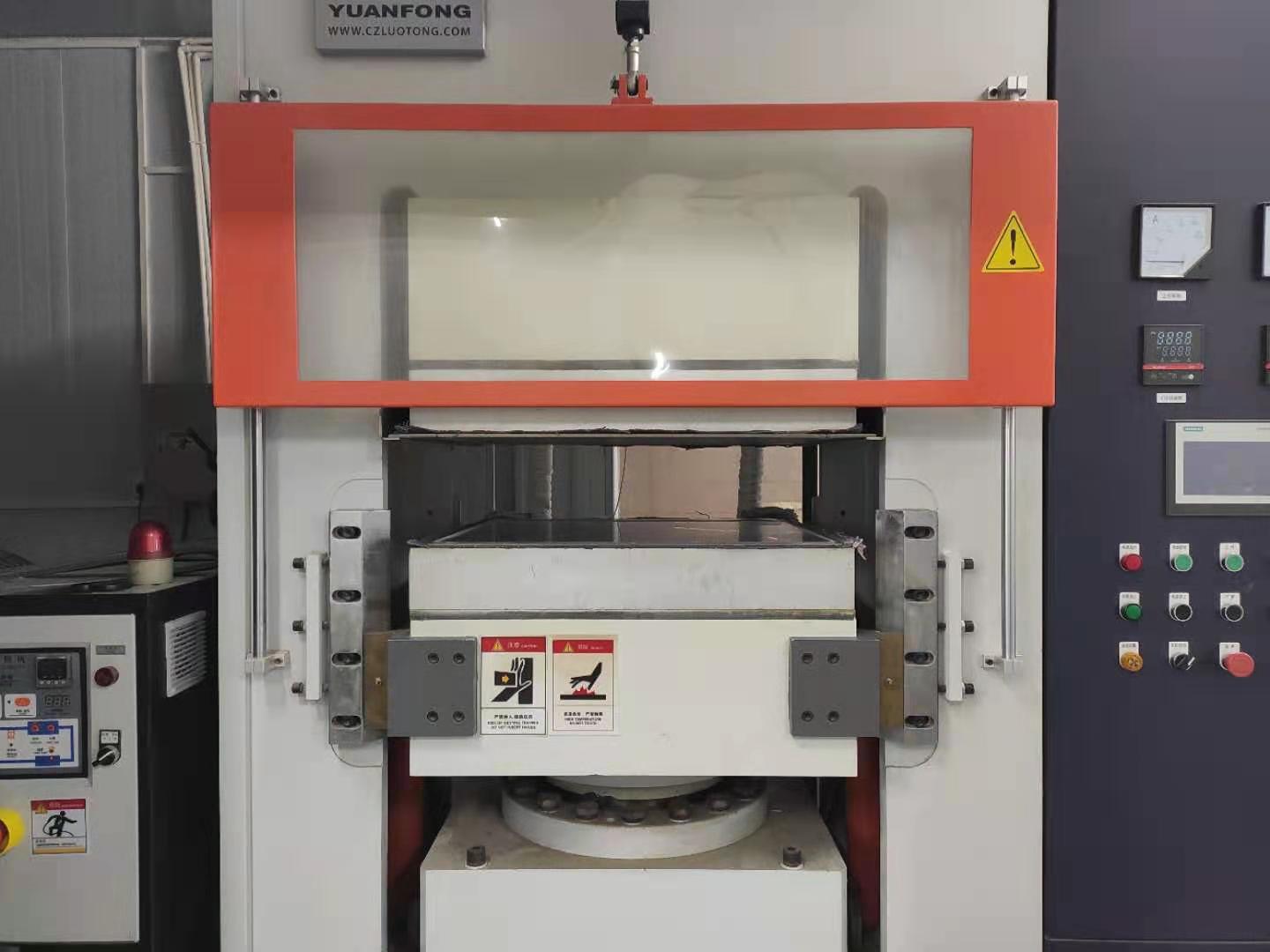

热压工艺的三要素是相互依存，又相互制约的。在进行工艺调整时需要统一分析、调整。三个因素对贴面板的影响各不相同。热压温度主要是对浸渍树脂的化学反应起催化作用。即加速固化，根据生产的实际要求及笔者经验，热压板温度在145~165℃较为合适，温度高有利于压贴后的脱模，并能缩短热压周期、提高产量，但是过高的温度使树脂来不及均匀流动即固化，造成板面有微小孔隙。据1998年全国浸渍胶膜纸贴面人造板质量统检资料显示，曾有相当数量的企业为达到提高产量的目的，通过提高热压温度来缩短热压时间，结果造成板板面易反弹且不光滑。看似提高了产量，实则是以牺牲产品质量为代价，同时也对正规产品的生产厂家造成冲击。但这种情况不会长久，消费者注重的毕竟是长远利益，只有质量过关的产品才能在市场上站稳脚跟。

合适压力可以保证基材与浸渍纸之间良好的结合，在适宜温度和压力作用下。浸渍纸中的树脂熔融、固化后、形成封闭、致密的表面、还可以使基材表面的不平和微小孔隙得以填充。通常，压力一般为2.0~3.0MPa，在不影响产品质量的前提下，应尽可能采用低的压力，这样对设备，液压油的使用寿命，基材的内在结构都有益。但过低的压力影响基材与浸渍纸的粘结强度和树脂流动能力。因此，实际生产中，应针对不同的基材和缓冲垫的新旧程度适当调整单位压力。

热压时间的长短取决于浸渍树脂固化速度和热压温度，一般在40~50s为宜。时间过长会造成树脂固化过度，失去应有的弹性，容易给产品造成裂纹或内在压力，使其在后续加工过程中出现裂纹、翘曲；时间过短，树脂固化不充足，容易产生粘板现象，且影响产品表面的理化性能，影响产品的耐用性。不同的材料所需时间不同，应对每个产品的板面进行固化程度的试验，然后根据试验结果调整热压参数。

另外，在操作过程中，浸渍纸的移动需仔细，避免破损；不允许带脏手套操作；组坯过程中如发现板面不清洁要及时清理干净；基材进料时要仔细检查，如发现板面有大刨花、缺角、破损、砂痕等缺陷，应及时剔除，拒绝使用，铺装机的压辊，出料的大吸盘、堆垛分等的小吸盘，各输送辊都要定期清洁，防止板面有吸盘印及灰尘等导致产品降等。

       星朗柏锐装饰材料科技有限公司，本公司是一家开发，生产，销售一体的生产环保家具装饰纸，浸渍纸的高新企业。专注定制印刷装饰纸、三聚氰胺浸渍装饰纸，致力于绿色、健康、环保、新材料的发展与应用。欢迎大家莅临公司实地参观考察。公司官网：www.gdxlbr.com
